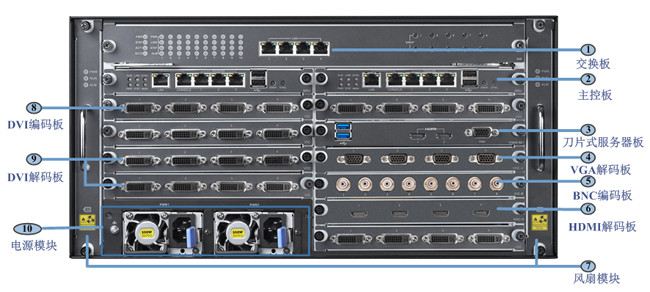

硬件結構

5U標準機箱，滿足中小規模的監控需求

標準機架式設計，運營級ATCA機箱系統

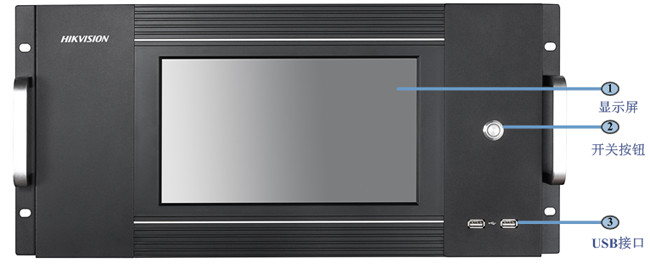

-S和-D型號配置10.1英寸電容觸摸屏

插拔式模塊化設計，可根據需求靈活擴展

業務模塊支持熱插拔、雙電源冗余、智能風扇自動調溫，確保系統穩定可靠

雙高速無阻塞背板設計，滿足大容量視頻數據高速交換的需求

矩陣切換控制

支持網絡、數字視頻信號的接入和切換輸出

支持原始視頻數據無壓縮直接交換輸出

模塊化輸入、輸出板設計，可根據需求組合為各種規格的數字視頻交換矩陣

視頻編碼輸入

采用H.264視頻壓縮標準

支持DVI，BNC的視頻信號接入編碼

支持雙碼流技術

最大支持40路高清視頻編碼能力

支持定時錄像、移動偵測錄像

視頻解碼輸出

支持DVI、HDMI、VGA輸出顯示

支持1/4/6/8/9/16畫面分割顯示

最高支持1200W高清視頻解碼，可達18fps

160路200W高清視頻解碼能力（滿配）

支持H.265、H.264、MPEG4、MPEG2等主流的編碼格式

支持PS、TS、ES、RTP、HIK等主流封裝格式

支持ONVIF協議接入設備解碼，支持第三方主流廠家設備接入

大屏拼接

支持40個顯示屏的任意大屏拼接

單屏支持16個窗口

支持開窗和漫游功能，最多支持256個窗口， 單塊解碼板支持16個1080P的開窗

窗口支持1/4/6/8/9/16畫面分割

支持8個預設場景，用戶可以自定義每個場景電視墻布局

支持場景預案

運維管理

支持WEB方式或客戶端方式訪問和操作

支持iPad方式訪問和操作

支持觸控面板訪問和操作（-S和-D型號配置）

支持網絡鍵盤添加、配置和操作

支持GB協議接入平臺實現管理和操作。

內置千兆交換機，具備4個千兆網口，支持鏈路聚合，支持NAT功能

支持遠程控制網絡、數字視頻的切換上墻

支持遠程獲取和配置參數，支持遠程導出和導入?yún)��?shù)

支持遠程獲取系統運行狀態、系統日志

支持遠程重啟、恢復默認設置、升級等日常維護

機箱系統（標配）
名稱	型號	說明

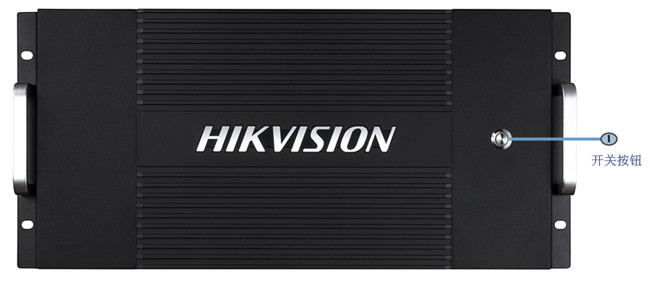

主機箱系統	DS-B21-S10-A	5U機箱（10個業務槽位）+交換板+單主控板+雙電源
主機箱系統	DS-B21-S10-S	5U機箱（10個業務槽位）+交換板+單主控板+觸屏面板+雙電源
主機箱系統	DS-B21-S10-D	5U機箱（10個業務槽位）+交換板+雙主控板+觸屏面板+雙電源
視音頻編碼子系統（選配/標配）
名稱	型號	說明
DVI編碼板	DS-6404HFH-B21D	4個DVI輸入接口；   接入DVI數字信號；   完成高清編碼壓縮
BNC編碼板	DS-6408HW-B21B	8個BNC輸入接口； 支持BNC 標清信號、模擬高清信號（WD1）接入； 完成模擬信號數字化和編碼壓縮。
